直连式 VS 折返式电缸一文分清：工况匹配才是硬道理
发布时间：2026-07-03
来源：公司新闻
不少人选电缸，上来就盯着推力、速度反复核对，反倒漏掉最关键的结构选型。 自动化设备常用电缸分为折返式和直连式，结构匹配到位，对系统效率与稳定性至关重要。
一、两种主流电缸结构核心特点

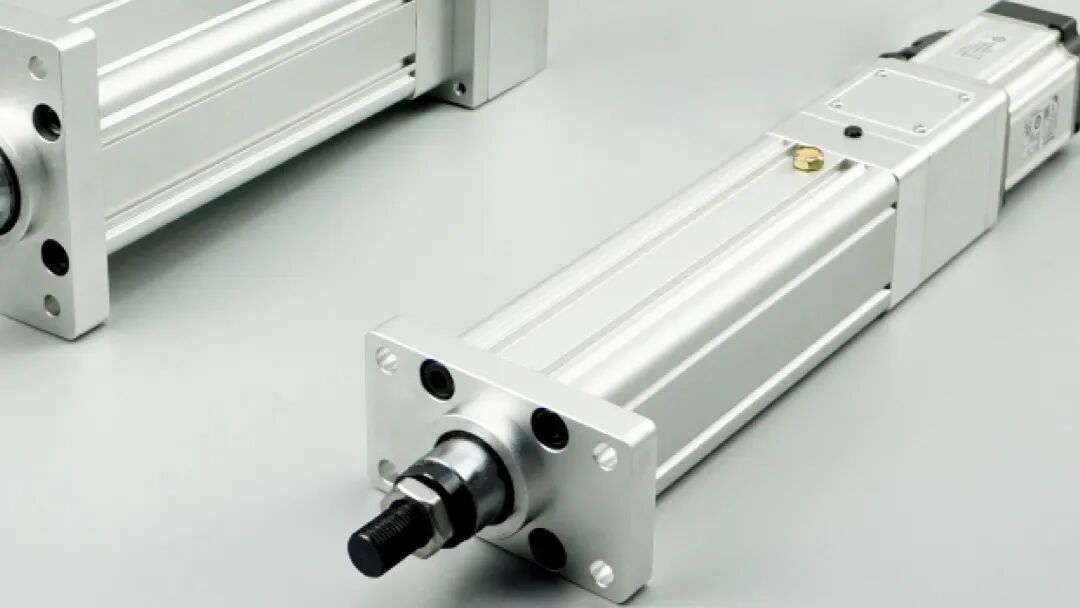

直连式电动缸：精度稳定，运维成本更低
1.直连式电动缸的电机通过联轴器直接对接缸体尾部，整体轴向尺寸偏长，走线布局简洁。这类电缸更适合横向安装空间局促、轴向纵深充足的设备工况。
2.设备内部依靠带键槽的联轴器衔接丝杆，传动链路精简。省去多余的传动配件后，设备传动精度得到有效提升。
3.简单的机械结构，也大幅降低了后期运维难度，日常只需定期检查、做好润滑养护，设备就能长期稳定运行。

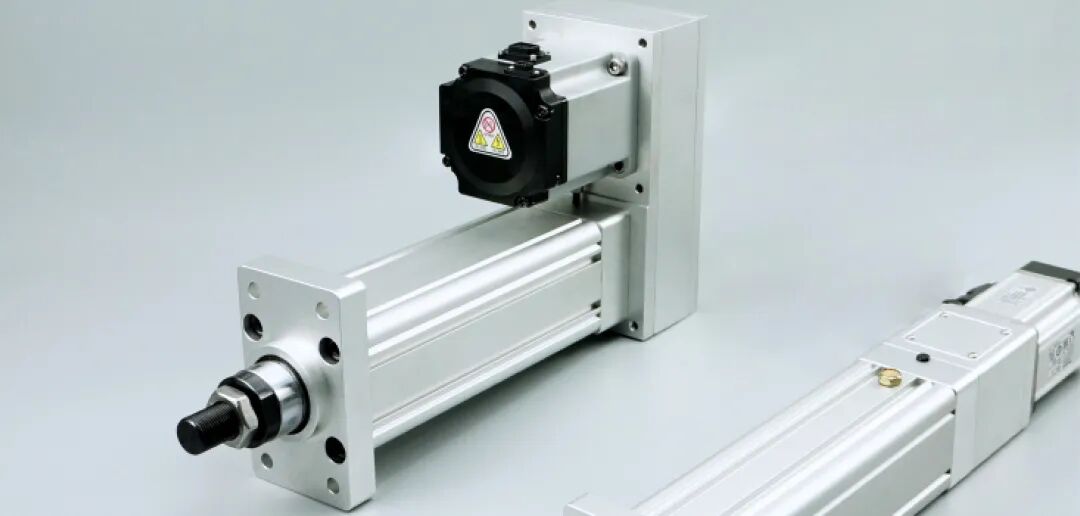

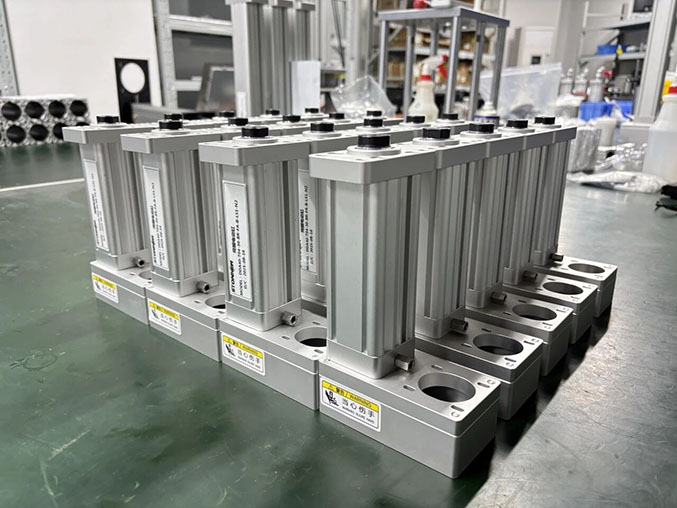

折返式电动缸：适配紧凑空间，工况适配性价比高
1.折返式电动缸的电机平行贴合缸体侧面，依靠同步带完成动力传输。设备整体长度大幅缩减，空间利用率在一定程度上高于直连式，适合紧凑型自动化设备的安装需求。
2.这类电缸配备了传动箱、同步轮、同步带等额外配件，结构复杂度相对更高。在3T以内的中小推力工况中，无需更换大功率电机，也不用加装减速机，只需搭配不同规格的大小同步轮，就能实现1.5:1、2:1的减速比，以此提升设备力矩，降低整机成本。
二、两种主流电缸结构适配场景
直连式电动缸适配场景：
1.轴向安装空间充足，需要高速运行、传动稳定、精准定位的自动化作业场景
2.电子元器件高速贴标、半导体精密检测等高精度加工场景
3.药品无菌灌装等对设备运行状态、洁净度有较高要求的特殊工况
4.仓储堆垛等需要反复定位、长期稳定运行的作业场景
折返式电动缸适配场景：
1.设备安装空间有限，需要紧凑型结构的常规自动化工况
2.小型分拣设备、物料推送装置、紧凑型装配生产线等常规生产设备
3.医疗小型执行机构、工业机械臂关节驱动、小型包装机压合等狭小工位作业场景
没有可以通用所有工况的电动缸结构，只有适配性最好的选择。摒弃只看参数的片面选型方式，优先确定结构类型，再匹配对应参数。
