电动缸丝杆全流程指南：选型、检测、保养+故障诊断，一文搞定！
发布时间：2026-05-12
来源：公司新闻
电动缸的稳定运行，离不开核心传动部件——丝杆的“硬核支撑”。选型、检测、维护，每一步都容不得马虎，任何一个环节的疏忽，都可能拉低设备精度、缩短使用寿命。
今天为大家梳理一份丝杆全流程实操指南，从选型到故障排查，从日常保养到精度解析，干货满满，建议收藏备用，再也不用为丝杆问题头疼！
第一步：选型｜选对丝杆，电动缸就成功了一半
STEP 1: CHOOSE THE MODEL
丝杆选型是电动缸性能的“根基”，选型前先明确核心需求：推力、速度、精度、寿命及工作环境，再按步骤筛选，不踩坑、不浪费。
01
三大主流丝杆类型，按需pick！

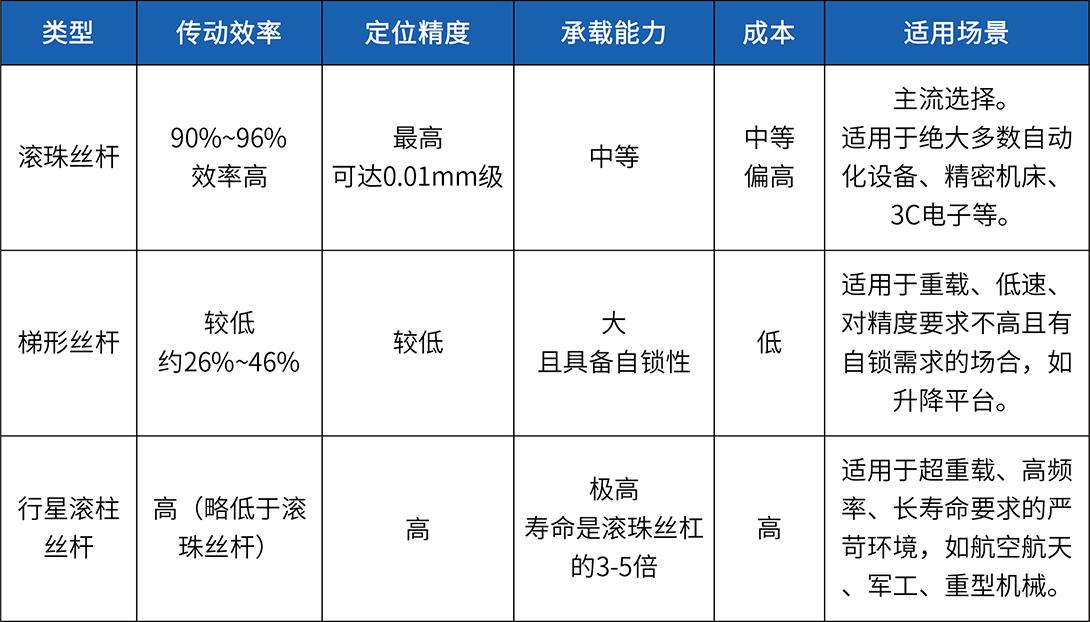

不同丝杆的性能、成本差异较大，对应场景各不相同，一张表格帮你快速区分：
02
四个关键选型参数，必看！
● 精度等级与预紧力：滚珠丝杆精度等级从高到低为C0、C1、C2、C3、C5、C7、C8、C10。研磨级（C0-C5）精度高，轧制级（C7-C10）性价比高；对精度有要求的场景，优先选C5级及以上研磨丝杆，搭配预紧结构可消除反向间隙，提升精度。
● 导程与刚性：滚珠丝杆精度等级从高到低为C0、C1、C2、C3、C5、C7、C8、C10。研磨级（C0-C5）精度高，轧制级（C7-C10）性价比高；对精度有要求的场景，优先选C5级及以上研磨丝杆，搭配预紧结构可消除反向间隙，提升精度。
● 负载与推力：选型时需在理论计算负载基础上，增加20%-30%安全余量，避免过载损坏设备。
● 环境适配性：多尘、潮湿、腐蚀性环境中，需选带密封或高防护等级（如IP67）的电动缸，并做好防锈处理。
第二步：解析｜精度&刚性，决定电动缸硬实力
STEP 2: ANALYSIS
选对丝杆类型后，还要重点关注两个核心指标——精度和刚性，它们直接决定电动缸的运行表现。
01
精度：误差越小，性能越优
电动缸精度主要取决于丝杆精度等级、传动间隙（背隙）及编码器反馈系统精度。以下是300mm行程内，常见精度等级的误差参考：
划重点：精度等级数值越小，精度越高；C5级及以上为精密级，C7级为普通级，可根据需求灵活选择。
02
刚性：刚度足够，运行才稳
电动缸的刚性是系统性问题，受丝杠轴向拉压刚度、丝杠副接触刚度、支撑轴承刚度影响，其中导程和公称直径是关键：
● 小导程：螺纹升角小，受力更分散，系统刚性更高；
● 大直径：丝杠自身抗弯、抗压能力更强，直接提升整体刚度。
第三步：验收检测｜收货即查，避免后期麻烦
STEP 3: ACCEPTANCE INSPECTION
收到电动缸后，建议参照行业标准（如JB/T 13811-2020）进行验收，重点检查以下四点，排查隐患：
● 外观检查：查看缸体表面有无划痕、锈蚀，丝杆螺纹是否完整、无损伤；
● 手动盘车测试：用手或扳手转动丝杆，检查运动是否平滑顺畅，无卡顿、异常噪音或明显间隙；
● 绝缘与连接检查：伺服电动缸需检测电机绕组绝缘电阻，同时检查所有电气连接是否牢固可靠；
● 精度验证：多尘、潮湿、腐蚀性环境中，需选带密封或高防护等级（如IP67）的电动缸，并做好防锈处理。
第四步：日常保养｜做好这几点，丝杆寿命翻倍
STEP 4: DAILY MAINTENANCE
科学保养是延长丝杆寿命的关键，核心在于润滑、清洁和规范使用，操作简单但需坚持。
01
润滑管理（重中之重）
务必使用滚珠丝杆专用润滑脂（如锂基脂），润滑周期参考：
● 新丝杆磨合后，及时补充润滑脂；
● 普通工况：每500小时检查润滑状态；
● 按运行距离：每运行约50km或每3-6个月，补充或更换润滑脂；
● 高负荷、高频次或恶劣环境：缩短润滑周期。
02
清洁与防护
定期清洁丝杆表面，防止灰尘、切屑等杂质侵入；务必安装防尘罩或密封端盖，做好防护措施。
03
规范使用
避免电动缸长期超负荷运行、高速急停或频繁换向，这些极端工况会急剧加速丝杆磨损，缩短使用寿命。
第五步：故障诊断｜丝杆故障，看“症状”便知
STEP 5: FAULT DIAGNOSIS

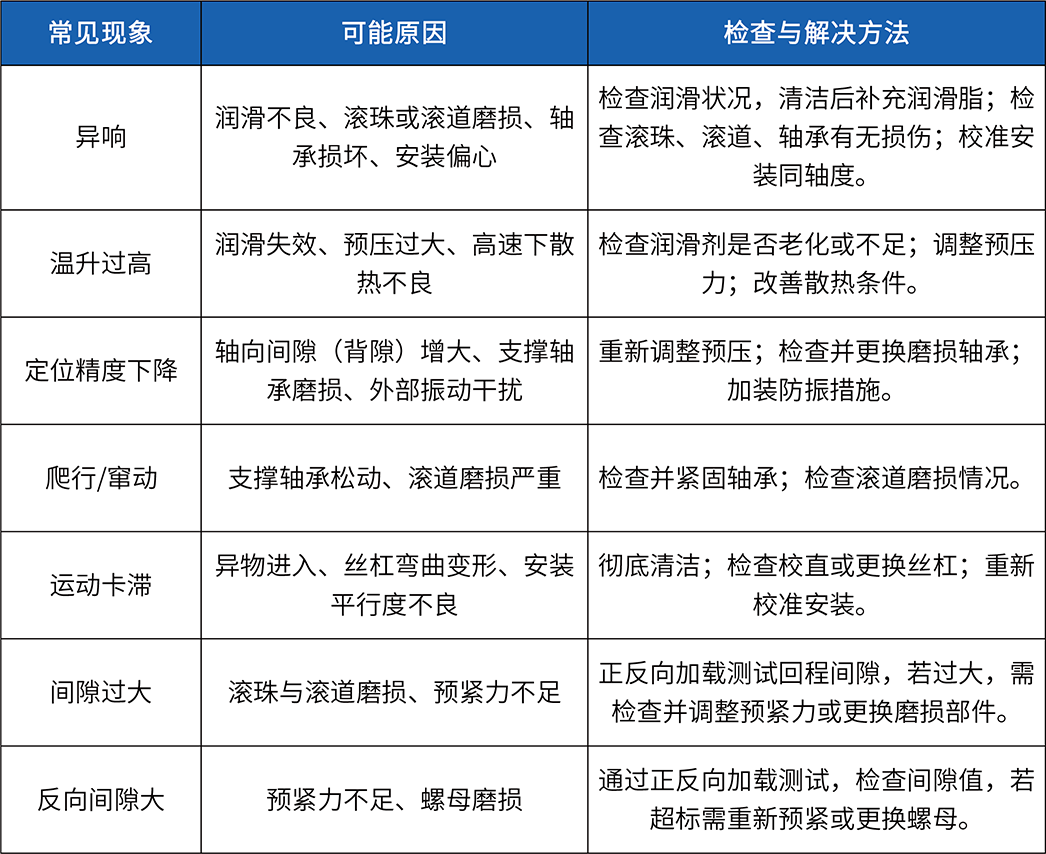

丝杆出现异常时，会通过明显“症状”提醒你，对照以下表格，快速定位问题、解决问题：
补充：
两个关键量化参考，精准判断状态

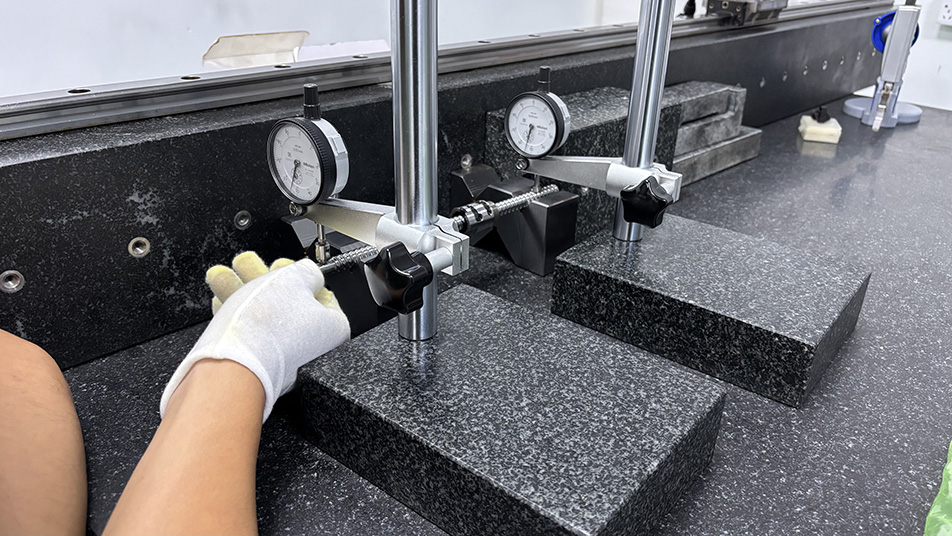

● 轴向窜动量：百分表抵在丝杆端面，正反向转动丝杆，窜动量超过0.01mm，则需检查轴承或背帽是否松动；
● 回程间隙：固定丝杆一端，对螺母施加正反向力，移动量超过0.05mm，说明配合松动，影响重复定位精度。
总结：
丝杆养护核心三句话
丝杆的选型与维护是系统工程，不用复杂操作，抓住核心即可：
1.选对：根据负载、速度、精度需求，选对丝杆类型、精度等级和导程；
2.养好：坚持定期、正确地润滑和清洁，做好防护；
3.勤查：通过听（异响）、看（外观）、测（精度），及时发现异常，防患于未然。
